Manajemen Proses sistem

Manajemen Proses sistem

Manajemen proses merupakan konsep pokok dalam sistem operasi, sehingga masalah manajemen proses adalah masalah utama dalam perancangan sistem operasi. Proses adalah program yang sedang dieksekusi. Proses dapat juga didefinisikan sebagai unit kerja terkecil yang secara individu memiliki sumber daya dan dijadwalkan oleh sistem operasi. Proses berisi instruksi, data, program counter, register pemroses, stack data, alamat pengiriman dan variabel pendukung lainnya.

Sebagaimana proses bekerja, maka proses tersebut merubah state (keadaan statis/ asal). Status dari sebuah proses didefinisikan dalam bagian oleh aktivitas yang ada dari proses tersebut. Tiap proses mungkin adalah satu dari keadaan berikut ini:

·         New: Proses sedang dikerjakan/ dibuat.

·         Running: Instruksi sedang dikerjakan.

·         Waiting: Proses sedang menunggu sejumlah kejadian untuk terjadi (seperti sebuah penyelesaian I/O

·         Ready: Proses sedang menunggu untuk ditugaskan pada sebuah prosesor.

·         Terminated: Proses telah selsesai melaksanakan tugasnya/ mengeksekusi.

1.      Multiprograming (mulitasking)

Multiprogramming adalah suatu metode yang memungkinkan dua buah program atau lebih dijalankan secara serentak dalam sebuah komputer dan berbagai sumber daya dalam waktu yang berlainan.Konsep multiprogramming bisa diibaratkan sebagai pekerja yang tak hanya menangani satu pekerjaan,tetapi juga menangani pekerjaan lain,sehingga tak ada waktu yang terbuang.

Konsep dasar dari multiprogramming ini adalah: suatu proses akan menggunakan CPU sampai proses tersebut dalam status wait (misalnya meminta I/O) atau selesai. Pada saat wait , maka CPU akan nganggur (idle). Untuk mengatasi hal ini, maka CPU dialihkan ke proses lain pada saat suatu proses sedang dalam wait, demikian seterusnya.

Pada sistem multiprogramming, sistem operasi harus menyediakan mekanisme untuk manajemen memori, penjadwalan CPU dan manajemen disk. Sistem operasi multiprogram menyediakan supply untuk I/O routine. Sistem harus dapat mengalokasikan memory untuk beberapa job. Beberapa job yang sudah siap dieksekusi akan dipilih oleh system, job mana yang akan dieksekusi oleh CPU. Perangkat apa saja yang diperlukan oleh setiap job juga harus dialokasikan oleh sistem.

2.      Multiprocessing

Multiprocessing adalah istilah teknologi informasi dalam bahasa Inggris yang merujuk kepada kemampuan pemrosesan komputer yang dilakukan secara serentak. Hal ini dimungkinkan dengan menggunakan dua CPU atau lebih dalam sebuah sistem komputer. Istilah ini juga dapat merujuk kepada dukungan sebuah sistem untuk mendukung lebih dari satu prosesor dan mengalokasikan tugas kepada prosesor-prosesor tersebut.

Multiprocessing juga kadang merujuk kepada kemampuan eksekusi terhadap beberapa proses perangkat lunak dalam sebuah sistem secara serentak, jika dibandingkan dengan sebuah proses dalam satu waktu, meski istilah multiprogramming lebih sesuai untuk konsep ini. Multiprocessing sering diimplementasikan dalam perangkat keras (dengan menggunakan beberapa CPU sekaligus), sementara multiprogramming sering digunakan dalam perangkat lunak. Sebuah sistem mungkin dapat memiliki dua kemampuan tersebut, salah satu di antaranya, atau tidak sama sekali.

3.      Multitasking

Multitasking adalah istilah teknologi informasi dalam bahasa Inggris yang mengacu kepada sebuah metode dimana banyak pekerjaan atau dikenal juga sebagai proses diolah dengan menggunakan sumberdaya CPU yang sama. Dalam kasus sebuah komputer dengan prosesor tunggal, hanya satu instruksi yang dapat bekerja dalam satu waktu, berarti bahwa CPU tersebut secara aktif mengolah instruksi untuk satu pekerjaan tersebut.

Multitasking memecahkan masalah ini dengan menjadwalkan pekerjaan mana yang dapat berjalan dalam satu waktu, dan kapan pekerjaan yang lain menunggu untuk diolah dapat dikerjakan. Kondisi mengalokasikan CPU dari pekerjaan satu ke pekerjaan yang lain disebut context switch.

Ketika context switch terjadi dengan sangat cepat — kondisi ini cukup untuk memberikan ilusi pengolahan-paralel. Bahkan dalam komputer yang memiliki lebih dari satu CPU (disebut multi-prosesor), Multitasking memperbolehkan lebih banyak pekerjaan dijalankan dibanding dengan jumlah CPU yang tersedia.

Contoh sistem operasi jenis ini antara lain adalah linux. Linux adalah sistem operasi yang multitasking dan multiuser seperti kebanyakan SO yang ada pada saat ini. Multitasking pada linux artinya linux bisa atau mampu menjalankan beberapa proses dalam waktu yang bersamaan.

Seperti contoh pada saat kita menjalan kan aplikasi web browser kita juga bisa menjalankan aplikasi kompresi file. Sedangkan multiuser pada linux adalah user bisa login ke dalam sistem secara bersamaan, dengan artinya user bisa menggunakan satu sistem secara bersamaan dalam satu waktu.

4.      Distributed processing

Komputasi terdistribusi adalah suatu sistem pada jaringan komputer yang dihubungkan dengan cara tertentu sehingga tampak seperti satu komputer bagi pemakai individual. Komputasi terdistribusi menggunakan sumber data komputer yang ada dan melibatkan banyak komputer yang terdistribusi dan terpisah secara geografis yang bertujuan untuk memecahkan berbagai macam persoalan komputasi dalam skala besar.

Komputasi terdistribusi mentransformasikan banyak komputer dalam satu jaringan yang dapat digunakan secara efektif seperti halnya sebuah komputer saja, sehingga memaksimalkan penggunaan sumber daya komputasi. Hal ini berarti bahwa setiap klien dalam jaringan dapat mengakses setiap file data yang terdapat dalam jaringan, menjalankan program komputer yang ada dalam jaringan (baik yang ada dalam server maupun yang ada dalam klien).

Sistem pengolahan data terdistribusi dapat diakses oleh pengguna dengan menggunakan dua aplikasi yaitu berupa aplikasi lokal dan aplikasi global, sehingga distributed data processing system memiliki karakteristik yaitu :

·         Kumpulan dari data logik yang digunakan bersama-sama.

·         Data di bagi menjadi beberapa fragment.

·         Fragment mungkin mempunyai copy ( replika ).

·         Fragment / replika nya di alokasikan pada yang digunakan.

·         Setiap site berhubungan dengan jaringan komunikasi.

·         Data pada masing-masing site dibawah pengawasan DBMS.

·         DBMS pada masing-masing site dapat mengatasi aplikasi lokal, secara otonomi.

·         Masing-masing DBMS berpastisipasi paling tidak satu global aplikasi

Materi Jaringan Komputer - Keamanan Jaringan

Materi Jaringan Komputer - Keamanan Jaringan

Keamanan jaringan saat ini menjadi isu yang sangat penting dan terus berkembang. Beberapa kasus menyangkut keamanan sistem saat ini menjadi suatu garapan yang membutuhkan biaya penanganan dan proteksi yang sedemikian besar. Sistem-sistem vital seperti sistem pertahanan, sistem perbankan dan sistem-sistem setingkat itu, membutuhkan tingkat keamanan yang sedemikian tinggi. Hal ini lebih disebabkan karena kemajuan bidang jaringan komputer dengan konsep open sistemnya sehingga siapapun, di manapun dan kapanpun, mempunyai kesempatan untuk mengakses kawasan-kawasan vital tersebut.

         Keamanan jaringan didefinisikan sebagai sebuah perlindungan dari sumber daya daya terhadap upaya penyingkapan, modifikasi, utilisasi, pelarangan dan perusakan oleh person yang tidak diijinkan. Beberapa insinyur jaringan mengatakan bahwa hanya ada satu cara mudah dan ampuh untuk mewujudkan sistem jaringan komputer yang aman yaitu dengan menggunakan pemisah antara komputer dengan jaringan selebar satu inci, dengan kata lain, hanya komputer yang tidak terhubung ke jaringanlah yang mempunyai keamanan yang sempurna. Meskipun ini adalah solusi yang buruk, tetapi ini menjadi trade-off antara pertimbangan fungsionalitas dan memasukan kekebalan terhadap gangguan.

Protokol suatu jaringan sendiri dapat dibuat aman. Server-server baru yang menerapkan protokol-protokol yang sudah dimodifikasi harus diterapkan. Sebuah protokol atau layanan (service) dianggap cukup aman apabila mempunyai kekebalan ITL klas 0 (tentang ITL akan dibahas nanti). Sebagai contoh, protokol seperti FTP atau Telnet, yang sering mengirimkan password secara terbuka melintasi jaringan, dapat dimodifikasi dengan menggunakan teknik enkripsi. Jaringan daemon, seperti sendmail atau fingerd, dapat dibuat lebih aman oleh pihak vendor dengan pemeriksaan kode dan patching. Bagaimanapun, permasalahan mis-konfigurasi, seperti misalnya spesifikasi yang tidak benar dari netgroup, dapat menimbulkan permasalahan kekebalan (menjadi rentan). Demikian juga  kebijakan dari departemen teknologi informasi seringkali memunculkan kerumitan pemecahan masalah untuk membuat sistem menjadi kebal.

Tipe Threat

Terdapat dua kategori threat yaitu threat pasif dan threat aktif.

         Threat pasif melakukan pemantauan dan atau perekaman data selama data ditranmisikan lewat fasilitas komunikasi. Tujuan penyerang adalah untuk mendapatkan informasi yang sedang dikirimkan. Kategori ini memiliki dua tipe yaitu release of message contain dan traffic analysis. Tipe Release of message contain memungkinan penyusup utnuk mendengar pesan, sedangkan tipe traffic analysis memungkinan penyusup untuk membaca header dari suatu paket sehingga bisa menentukan arah atau alamat tujuan paket dikirimkan. Penyusup dapat pula menentukan panjang dan frekuensi pesan.

Gambar 5.1 Kategori threat

         Threat aktif merupakan pengguna gelap suatu peralatan terhubung fasilitas komunikasi untuk mengubah transmisi data atau mengubah isyarat kendali atau memunculkandata atau isyarat kendali palsu. Untuk kategori ini terdapat tida tipe yaitu : message-stream modification, denial of  message service dan masquerade. Tipe message-stream modification memungkinan pelaku untuk memilih untuk menghapus, memodifikasi, menunda, melakukan reorder dan menduplikasi pesan asli. Pelaku juga mungkin untuk menambahkan pesan-pesan palsu. Tipe denial of  message service memungkinkan pelaku untuk merusak atau menunda sebagian besar atau seluruh pesan. Tipe masquerade memungkinkan pelaku untuk menyamar sebagi host atau switch asli dan berkomunikasi dengan yang host yang lain atau switch untuk mendapatkan data atau pelayanan.

Internet Threat Level

Celah-celah keamanan sistem internet, dapat disusun dalam skala klasifikasi. Skala klasifikasi ini disebut dengan istilah skala Internet Threat Level atau skala ITL. Ancaman terendah digolongkan dalam ITL kelas 0, sedangkan ancaman tertinggi digolongkan dalam ITL kelas 9. Tabel 5.1 menjelaskan masing-masing kelas ITL.

Kebanyakan permasalahan keamanan dapat diklasifikasikan ke dalam 3 kategori utama, tergantung pada kerumitan perilaku ancaman kepada sistem sasaran, yaitu :

-          Ancaman-ancaman lokal.

-          Ancaman-ancaman remote

-          Ancaman-ancaman dari lintas firewall

Selanjutnya klasifikasi ini dapat dipisah dalam derajat yang lebih rinci, yaitu :

•  Read access

                •  Non-root write and execution access

                •  Root write and execution access

Table 5.1 Skala Internet Threat Level (ITL)

Kelas	Penjelasan
0	Denial of service attack—users are unable to access files or programs.
1	Local users can gain read access to files on the local system.
2	Local users can gain write and/or execution access to non–root-owned files on the system.
3	Local users can gain write and/or execution access to root-owned files on the system.
4	Remote users on the same network can gain read access to files on the system or transmitted over the network.
5	Remote users on the same network can gain write and/or execution access to non–root-owned files on the system or transmitted over the network.
6	Remote users on the same network can gain write and/or execution access to root-owned files on the system.
7	Remote users across a firewall can gain read access to files on the system or transmitted over the network.
8	Remote users across a firewall can gain write and/or execution access to non–root-owned files on the system or transmitted over the network.
9	Remote users across a firewall can gain write and/or execution access to root-owned files on the system.

Seberapa besar tingkat ancaman dapat diukur dengan melihat beberapa faktor, antara lain :

     •  Kegunaan sistem

     •  Kerahasiaan data dalam sistem.

     •  Tingkat kepetingan dari integritas data

     •  Kepentingan untuk menjaga akses yang tidak boleh terputus

     •  Profil pengguna

     •  Hubungan antara sistem dengan sistem yang lain.

ENKRIPSI

Setiap orang bahwa ketika dikehendaki untuk menyimpan sesuatu secara pribadi, maka kita harus menyembunyikan agar orang lain tidak tahu. Sebagai misal ketika kita megirim surat kepada seseorang, maka kita membungkus surat tersebut dengan amplop agar tidak terbaca oleh orang lain. Untuk menambah kerahasiaan surat tersebut agar tetap tidak secara mudah dibaca orang apabila amplop dibuka, maka kita mengupayakan untuk membuat mekanisme tertentu agar isi surat tidak secara mudah dipahami.

Cara untuk membuat pesan tidak mudah terbaca adalah enkripsi. Dalam hal ini terdapat tiga kategori enkripsi antara lain :

-          Kunci enkripsi rahasia, dalam hal ini terdapat sebuah kunci yang digunakan untuk meng-enkripsi dan juga sekaligus men-dekripsi informasi.

-          Kunci enksripsi public, dalam hal ini dua kunci digunakan, satu untuk proses enkripsi dan yang lain untuk proses dekripsi.

-          Fungsi one-way, di mana informasi di-enkripsi untuk menciptakan “signature” dari informasi asli yang bisa digunakan untuk keperluan autentifikasi.

Enkripsi dibentuk dengan berdasarkan suatu algoritma yang akan mengacak suatu informasi menjadi bentuk yang tidak bisa dibaca atau tak bisa dilihat. Dekripsi adalah proses dengan algoritma yang sama untuk mengembalikan informasi teracak menjadi bentuk aslinya. Algoritma yang digunakan harus terdiri dari susunan prosedur yang direncanakan secara hati-hati yang harus secara efektif menghasilkan sebuah bentuk terenkripsi yang tidak bisa dikembalikan oleh seseorang bahkan sekalipun mereka memiliki algoritma yang sama.

Algoritma sederhana dapat dicontohkan di sini. Sebuah algoritma direncanakan, selanjutnya disebut algoritma (karakter+3), agar mampu mengubah setiap karakter menjadi karakter nomor tiga setelahnya. Artinya setiap menemukan huruf A, maka algoritma kan mengubahnya menjadi D, B menjadi E, C menjadi F dan seterusnya.

Sebuah pesan asli, disebut plaintext dalam bahasa kripto, dikonversikan oleh algoritma karakter+3 menjadi ciphertext (bahasa kripto untuk hasil enkripsi). Sedangkan untuk mendekripsi pesan digunakan algoritma dengan fungsi kebalikannya yaitu karakter-3

Metode enkripsi yang lebih umum adalah menggunakan sebuah algoritma dan sebuah kunci. Pada contoh di atas, algoritma bisa diubah menjadi karakter+x, di mana x adlah variabel yang berlaku sebagai kunci. Kunci bisa bersifat dinamis, artinya kunci dapt berubah-ubah sesuai kesepatan untuk lebih meningkatkan keamanan pesan. Kunci harus diletakkan terpisah dari pesan yang terenkripsi dan dikirimkan secara rahasia. Teknik semacam ini disebut sebagai symmetric (single key) atau secret key cryptography. Selanjutnya akan muncul permasalahn kedua, yaitu bagaimana mengirim kunci tersebut agar kerahasiaannya terjamin. Karena jika kunci dapat diketahui oeleh seseorang maka orang tersebut dapat membongkar pesan yang kita kirim.

Untuk mengatasi permasalahan ini, sepasang ahli masalah keamanan bernama Whitfield Diffie dan Martin Hellman mengembangkan konseppublic-key cryptography. Skema ini, disebut juga sebagai asymmetric encryption, secara konsep sangat sederhana, tetapi bersifat revolusioner dalam cakupannya. Gambar 5.2 memperlihatkan mekanisme kerja dari metode ini.

Gambar 5.2 Public key cryptography.

-          Seperti terlihat pada gambar 6.2, masing-masing person mempunyai sepasang kunci, kunci privat dan kunci publik, yang secara matematis berasosiasi tetapi beda dalam fungsi.

-          Dari dua kunci tersebut, sebuah disimpan secara pribadi (kunci privat) dan yang satunya dipublikasikan (kunci publik)

         Kunci privat dijaga kerahasiaanya oleh pemiliknya atau diterbitkan pada server kunci publik apabila dihendaki. Apabila kita menginginkan untuk mengirimkan sebuah pesan terenkripsi, maka kunci publik dari penerima pesan harus diberitahukan untuk mengenkripsi pesan. Saat pesan tersebut sampai, maka penerima akan mendekripsi pesan dengan kunci privatnya. Jadi konsep sederhana yang diaplikasikan di sini adalah bahwa sebuah pesan hanya bisa didekripsi dengan sebuah kunci privat hanya apabila ia sebelumnya telah dienskripsi dengan kunci public dari pemilik kunci yang sama.

         Enkripsi ini memiliki bersifat one-way function. Artinya proses enkripsi sangat mudah dilakukan, sedangkan proses dekripsi sangat sulit dilakukan apbila kunci tidak diketahui. Artinya untuk membuat suatu pesan terenkripsi hanya dibutuhkan waktu beberapa detik, sedangkan mencoba mendekripsi dengan segala kemungkinan membutuhkan waktu ratusan, tahuanan bahkan jutaan tahun meskipun menggunakan komuter yang handal sekalipun

         Enkripsi one-way digunakan untuk bebearap kegunaan. Misalkan kita memliki dokumen yang akan dikirimkan kepada seseorang atau menyimpan untuk kita buka suatu saat, kita bisa menggunakan teknik one-way function yang akan menghasilkan nilai dengan panjang tertentu yang disebut hash.. Hash merupakan suatu signature yang unik dari suatu dokumen di mana kita bisa menaruh atau mengirimkan bersama dengan dokumen kita. Penerima pesan bisa menjalankan one-way function yang sama untuk menghasilkan hash yang lain. Selanjutnya hash tersebut saling dibanding. Apabila cocok, maka dokumen dapat dikembalikan ke bentuk aslinya.

         Gambar 5.3 memperlihatkan tiga teknik utama kriptografi yaitu symmetric cryptography, asymmetric cryptography, dan one-way functions.

Gambar 5.3 Tiga teknik kriptografi

Tujuan Kriptografi

Tujuan dari sistem kriptografi adalah :

     • Confidentiality : memberikan kerahasiaan pesan dan menyimpan data dengan menyembuyikan informasi lewat teknik-teknik enkripsi.

     • Message Integrity : memberikan jaminan untuk tiap bagian bahwa pesan tidak akan mengalami perubahan dari saat ia dibuat samapai saat ia dibuka.

     • Non-repudiation  : memberikan cara untuk membuktikan bahwa suatu dokumen datang dari seseorang apabila ia mencoba menyangkal memiliki dokumen tersebut.

     •  Authentication : Memberikan dua layanan. Pertama mengidentifikasi keaslian suatu pesan dan memberikan jaminan keotentikannya. Kedua untuk menguji identitas seseorang apabila ia kan memasuki sebuah sistem.

         Dengan demikian menjadi jelas bahwa kriptografi dapat diterapkan dalam banyak bidang . Beberapa hal di antaranya :

     •  Certificates (Digital IDs) .

     •  Digital signatures.

     •  Secure channels.

 Tiga contoh ini dapat dilihat pada gambar 5.4.

 Gambar 5.4. Tiga tipe kanal aman yang dapat memberikan kerahasiaan data.

5.6 Referensi

1.   Atkins, Derek,dan Paul Buis, Chris Hare, Robert Kelley, Carey Nachenberg, Anthony B. Nelson, Paul Phillips, Tim Ritchey, Tom Sheldom, Joel Snyder, Internet Security Professional Reference, Macmillan Computer Publishing,

2. Stallings, William, Data and Computer Communications, Macmillan,1985

1.       Stallings, William, Local Network, Macmillan,1990

2.       Stallings, William, Data and Computer Communications, Prentice Hall,1994

3.       Halsall, Fred, Data Communications, Computer Networks and Open System, Addison-Wesley Pub.Co,1996

Materi jaringan Komputer - Networking

Materi jaringan Komputer - Networking

Sebelum masuk ke pembahasan yang lebih mendalam, sebaiknya kita mengenal pengertian istilah packet switching, virtual circuit dan datagram. Selanjutnya fokus pembahasan bab ini meliputi mekanisme dan algoritma routing, traffic control, internetworking dan pembahasan tentang protokol internet

Untuk membantu pemahaman, beberapa pembahasan routing akan mengacu ke gambar jaringan berikut (gambar 4.1). Rute-rute pada jaringan tersebut menghubungkan 6 titik (node).



Gambar 4.1. Rute jaringan 6 titik

4.1 Prinsip Packet Switching, Virtual Circuit dan Datagram

Pada hubungan Circuit Switching, koneksi biasanya terjadi secara fisik bersifat point to point. Kerugian terbesar dari teknik ini adalah penggunaan jalur yang bertambah banyak untuk jumlah hubungan yang meningkat. Efek yang timbul adalah cost yang akan semakin meningkat di samping pengaturan switching menjadi sangat komplek. Kelemahan yang lain adalah munculnya idle time bagi jalur yang tidak digunakan. Hal ini tentu akan menambah inefisiensi. Model circuit switching, karena sifatnya, biasanya mentransmisikan data dengan kecepatan yang konstan, sehingga untuk menggabungkan suatu jaringan dengan jaringan lain yang berbeda kecepatan tentu akan sulit diwujudkan

Pemecahan yang baik yang bisa digunakan untuk mengatasi persoalan di atas adalah dengan metoda data switching. Dengan pendekatan ini, pesan yang dikirim dipecah-pecah dengan besar tertentu dan pada tiap pecahan data ditambahkan informasi kendali. Informasi kendali ini, dalam bentuk yang paling minim, digunakan untuk membantu proses pencarian rute dalam suatu jaringan ehingga pesan dapat sampai ke alamat tujuan. Contoh pemecahan data menjadi paket-paket data ditunjukkan pada gambar.



Gambar 4.2 Pemecahan Data menjadi paket-paket

Penggunaan Data Switching mempunyai keuntungan dibandingkan dengan penggunaan Circuit switching antara lain :

1.       Efisiensi jalur lebih besar  karena hubungan antar node dapat menggunakan jalur yang dipakai bersama secara dianmis tergantung banyakanya paket yang dikirm.

2.       Bisa mengatasi permasalah data rate yang berbeda antara dua jenis jaringan yang berbeda data rate-nya.

3.       Saat beban lalulintas menignkat, pada model circuit switching, beberapa pesan yang akan ditransfer dikenai pemblokiran. Transmisi baru dapat dilakukan apabila beban lalu lintas mulai menurun. Sedangkan pada model data switching, paket tetap bisa dikirimkan, tetapi akan lambat sampai ke tujuan (delivery delay meningkat).

4.       Pengiriman dapat dilakukan berdasarkan prioritas data. Jadi  dalam suatu antrian paket yang akan dikirim, sebuah paket dapat diberi prioritas lebih tinggi untuk dikirm dibanding paket yang lain. Dalam hal ini, prioritas yang lebih tinggi akan mempunyai delivery delay yang lebih kecil dibandingkan paket dengan prioritas yang lebih rendah.

Virtual circuit eksternal dan internal

Virtual Circuit pada dasarnya adalah suatu hubungan secara logik yang dibentuk untuk menyambungkan dua stasiun. Paket dilabelkan dengan nomor sirkit maya dan nomor urut. Paket dikirimkan dan datang secara berurutan. Gambar berikut ini menjelaskan keterangan tersebut.

Gambar 5.3.Virtual Circuit eksternal

Stasiun A mengirimkan 6 paket. Jalur antara A dan B secara logik disebut sebagai jalur 1, sedangkan jalur antara A dan C disebut sebagai jalur 2. Paket pertama yang akan dikirimkan lewat jalur 1 dilabelkan sebagai paket 1.1, sedangkan paket ke-2 yang dilewatkan jalur yang sama dilabelkan sebagai paket 1.2 dan paket terakhir yang dilewatkan jalur 1 disebut sebagai paket 1.3. Sedangkan paket yang pertama yang dikirimkan lewat jalur 2 disebut sebagai paket 2.1, paket kedua sebagai paket 2.2 dan paket terakhir sebagai paket 2.3 Dari gambar tersebut kiranya jelas bahwa paket yang dikirimkan diberi label jalur yang harus dilewatinya dan paket tersebut akan tiba di stasiun yang dituju dengan urutan seperti urutan pengiriman.

         Secara internal rangkaian maya ini bisa digambarkan sebagai suatu jalur yang sudah disusun untuk berhubungan antara satu stasiun dengan stasiun yang lain. Semua paket dengan asal dan tujuan yang sama akan melewati jalur yang sama sehingga akan samapi ke stasiun yang dituju sesuai dengan urutan pada saat pengiriman (FIFO). Gambar berikut menjelaskan tentang sirkit maya internal.

Gambar 4.4. Virtual Circuit internal

Gambar 4.4 menunjukkan adanya jalur yang harus dilewati apabila suatu paket ingin dikirimkan dari A menuju B (sirkit maya 1 atau Virtual Circuit 1 disingkat VC #1). Sirkit ini dibentuk denagan rute melewati node 1-2-3. Sedangkan untuk mengirimkan paket dari A menuju C dibentuk sirkit maya VC #2, yaitu rute yang melewati node 1-4-3-6.

Datagram eksternal dan internal

Dalam bentuk datagram, setiap paket dikirimkan secara independen. Setiap paket diberi label alamat tujuan. Berbeda dengan sirkit maya, datagram memungkinkan paket yang diterima berbeda urutan dengan urutan saat paket tersebut dikirim. Gambar 5.5 berikut ini akan membantu memperjelas ilustrasi.

Jaringan mempunyai satu stasiun sumber, A dan dua stasiun tujuan yakni B dan C. Paket yang akan dikirimkan ke stasiun B diberi label alamat stasiun tujuan yakni B dan ditambah nomor paket sehingga menjadi misalnya B.1, B.37, dsb. Demikian juga paket yang ditujukan ke stasiun C diberi label yang serupa, misalnya paket C.5, C.17, dsb.



Gambar 4.5 Datagram eksternal

Dari gambar 4.5, stasiun A mengirimkan enam buah paket. Tiga paket ditujukan ke alamat B. Urutan pengiriman untuk paket B adalah paket B.1, Paket B.2 dan paket B.3. sedangkan tiga paket yang dikirimkan ke C masing-masing secara urut adalah paket C.1, paket C.2 dan paket C.3. Paket-paket tersebut sampai di B dengan urutan kedatangan B.2, paket B.3 dan terakhir paket B.1 sedangan di statiun C, paket paket tersebut diterima dengan urutan C.3, kemudian paket C.1 dan terakhir paket C.2. Ketidakurutan ini lebih disebabkan karena paket dengan alamat tujuan yang sama tidak harus melewati jalur yang sama. Setiap paket bersifat independen terhadap sebuah jalur. Artinya sebuah paket sangat mungkin untuk melewati jalur yang lebih panjang dibanding paket yang lain, sehingga waktu yang dibutuhkan untuk sampai ke alamat tujuan berbeda tergantung rute yang ditempuhnya. Secara internal datagram dapat digambarkan sebagai berikut



Gambar 4.6. Datagram internal

Sangat dimungkinkan untuk menggabungkan antara keempat konfigurasi tersebut menjadi beberapa kemungkinan berikut.

·       Virtual Circuit eksternal, virtual circuit internal

·       Virtual Circuit eksternal, Datagram internal

·       Datagram eksternal, datagram internal

·       Datagram eksternal, virtual circuit internal

4.2. Routing

Fungsi utama dari jaringan packet-switched adalah menerima paket dari stasiun pengirim untuk diteruskan ke stasiun penerima. Untuk keperluan ini, suatu jalur atau rute dalam jaringan tersebut harus dipilih, sehingga akan muncul lebih dari satu kemungkinan rute untuk mengalirkan data. Untuk itu fungsi dari routing harus diwujudkan. Fungsi routing sendiri harus mengacu kepada nilai nilai antara lain : tanpa kesalahan, sederhana, kokoh, stabil, adil dan optimal disamping juga harus mengingat perhitungan faktor efisiensi.

         Untuk membentuk routing, maka harus mengetahui unsur-unsur routing, antara lain (lebih jelas lihat Stalling, 1994) :

-          Kriteria Kinerja :

-   Jumlah hop

-   Cost

-   Delay

-   Througput

-          Decision Time

-        Paket (datagram)

-        Session (virtual Circuit)

-          Decision Place

-   Each Node (terdistribusi)

-   Central Node (terpusat )

-   Originating Node

-          Network Information source

-        None

-        Local

-        Adjacent nodes

-        Nodes along route

-        All Nodes

-          Routing Strategy

-        Fixed

-        Flooding

-        Random

-        Adaptive

-          Adaptive Routing Update Time

-        Continuous

-        Periodic

-        Major load change

-        Topology change

 Algoritma Routing

Forward-search algorithm dinyatakan sebagai menentukan jarak terpendek dari node awal yang ditentukan ke setiap node yang ada.Algoritma diungkapkan dalam stage. Dengan k buah stage, jalur terpendek  node k terhadap node sumber ditentukan. Node-node ini ada dalam himpunan N. Pada stage ke (k+1), node yang tidak ada dalam M yang mempunyai jarak terpendek terhadap sumber ditambahkan ke M. Sebagai sebuah node yang ditambahkan dalam M, maka jalur dari sumber menjadi terdefinisi.

Algoritma ini memiliki 3 tahapan :

1.     Tetapkan M={S}. Untuk tiap node nÎN-S, tetapkan C₁(n)=l(S,n).

2.     Cari WÎN-M sehingga C₁(W) minimum dan tambahkan ke M. Kemudian C₁ (n) = MIN[C₁(n), C₁(W) + l(W,n) untuk tiap node nÎN-M. Apabila pada pernyataan terakhir bernilai minimum, jalur dari S ke n sebagai jalur S ke W memotong link dari W ke n.

3.     Ulang langkah 2 sampai M=N.

Keterangan :

N = himpunan node dalam jaringan

S = node sumber

M = himpunan node yang dihasilkan oleh algoritma

l(I,J) = link cost dari node ke I sampi node ke j, biaya bernilai ¥ jika node tidak secara langsung terhubung.

C1(n) : Biaya dari jalur biaya terkecil dari S ke n yang dihasilkan pada saat algoritma dikerjakan.



Tabel berikut ini memperlihatkan hasil algoritma terhadap gambar di muka. Dengan menggunakan S=1.



Tabel 4.1 Hasil forward search algorithm

Backward search algorithm

Menentukan jalur biaya terkecil yang diberikan node tujuan dari semua node yang ada. Algoritma ini juga diproses tiap stage. Pada tiap stage, algoritma menunjuk masing-masing node.

Definisi yang digunakan :

N = Himpunan node yang terdapat pada jaringan

D= node tujuan

l(i,j) = seperti keterangan di muka

C₂(n) = biaya dari jalur biaya terkecil dari n ke D yang dihasilkan saat algoritma dikerjakan.

Algoritma ini juga  terdiri dari 3 tahapan :

1.     Tetapkan C₂(D)=0. Untuk tiap node nÎN-D, tetapkan C₂(n) =¥.

2.     Untuk tiap node nÎN-D, tetapkan C₂(n)=MIN WÎN[C₂(n), C₂(W) + l(n,W)]. Apabila pada pernyataan terakhir bernilai minimum, maka jalur dari n ke D saat ini merupakan link dari n ke W dan menggantikan jalur dari W ke D

3.     Ulangi langkah ke –2 sampai tidak ada cost yang berubah.

Tabel berikut adalah hasil pengolahan gambar 1 dengan D=1



Tabel 4.1 Hasil backward search algorithm

Strategi Routing

Terdapat beberapa strategi untuk melakukan routing, antara lain :

-     Fixed Routing

Merupakan cara routing yang paling sederhana.   Dalam hal ini rute bersifat tetap, atau paling tidak rute hanya diubah apabila topologi jaringan berubah. Gambar berikut (mengacu dari gambar 1) memperlihatkan bagaimana sebuah rute yang tetap dikonfigurasikan.

Gambar 4.7. Direktori untuk fixed routing

Kemungkinan rute yang bisa dikonfigurasikan, ditabelkan sebagai berikut :

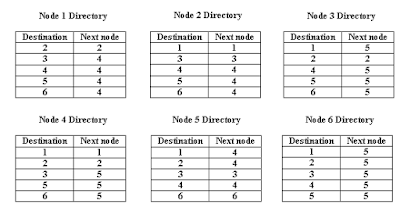

Gambar 4.8 Direktori masing-masing node

Tabel ini disusun berdasar rute terpendek (menggunakan least-cost algorithm). Sebagai misal direktori node 1. Dari node 1 untuk mencapai node 6, maka rute terpendek yang bisa dilewati adalah rute dari node 1,4,5,6. Maka pada tabel direktori node 1 dituliskan destination = 6, dan next node = 4.

Keuntungan konfigurasi dengan rute tetap semacam ini adalah bahwa konfigurasi menajdi sederhana. Pengunaan sirkit maya atau datagram tidak dibedakan. Artinya semua paket dari sumber menuju titik tujuan akan melewati rute yang sama. Kinerja yang bagus didapatkan apabila beban bersifat tetap. Tetapi pada beban yang bersifat dinamis, kinerja menjadi turun. Sistem ini tidak memberi tanggapan apabila terjadi error maupun kemacetan jalur.

-          Flooding

Teknik routing yang lain yang dirasa sederhana adalah flooding. Cara kerja teknik ini adalah mengirmkan paket dari suatu sumber ke seluruh node tetangganya. Pada tiap node, setiap paket yang datang akan ditransmisikan kembali ke seluruh link yang dipunyai kecuali link yang dipakai untuk menerima paket tersebut. Mengambil contoh rute yang sama, sebutlah bahwa node 1 akan mengirimkan paketnya ke node 6. Pertamakali node 1 akan mengirimkan paket keseluruh tetangganya, yakni ke node 2, node 4 dan node 5 (gambar 5.9)

Gambar 4.9. Hop pertama.

Selanjutnya operasi terjadi pada node 2, 3 dan 4. Node 2 mengirimkan paket ke tetangganya yaitu ke node 3 dan node 4. Sedangkan node 3 meneruskan paket ke node 2,4,5 dan node 6. Node 4 meneruskan paket ke node 2,3,5. Semua node ini tidak mengirimkan paket ke node 1. Ilustrasi tersebut digambarkan pada gambar 4.10.

Gambar 4.10 Hop kedua

Pada saat ini jumlah copy yang diciptakan berjumlah 9 buah. Paket-paket yang sampai ke titik tujuan, yakni node 6, tidak lagi diteruskan.

Posisi terakhir node-node yang menerima paket dan harus meneruskan adalah node 2,3,4,5. Dengan cara yang sama masing-masing node tersebut membuat copy dan memberikan ke mode tetangganya. Pada saat ini dihasilkan copy sebanyak 22.

Gambar 4.11. Hop ketiga

Terdapat dua catatan penting dengan penggunaan teknik flooding ini, yaitu :

1.       Semua rute yang dimungkinkan akan dicoba. Karena itu teknik ini memiliki keandalan yang tinggi dan cenderung memberi prioritas untuk pengiriman-pengiriman paket tertentu.

2.       Karena keseluruhan rute dicoba, maka akan muncul paling tidak satu buah copy paket di titik tujuan dengan waktu paling minimum. Tetapi hal ini akan menyebakan naiknya bebean lalulintas yang pada akhirnya menambah delay bagi rute-rute secara keseluruhan.

Random Routing

Prinsip utama dari teknik ini adalah sebuah node memiliki hanya satu jalur keluaran untuk menyalurkan paket yang datang kepadanya. Pemilihan terhadap sebuah jalur keluaran bersifat acak. Apabila link yang akan dipilih memiliki bobot yang sama, maka bisa dilakukan dengan pendekatan seperti teknik round-robin.

Routing ini adalah mencari probabilitas untuk tiap-tiap outgoing link dan memilih link berdasar nilai probabilitasnya. Probabilitas bisa dicari berdasarkan data rate, dalam kasus ini didefisinikan sebagai

 Di mana :

                P_i =  probabilitas pemilihan i

                R_j = data rate pada link j

Penjumlahan dilakukan untuk keseluruhan link outgoing. Skema seperti ini memungkinkan distribusi lalulintas yang baik. Seperti teknik flooding, Random routing tidak memerlukan informasi jaringan, karena rute akan dipilih dengan cara random.

Adaptive Routing

Strategi routing yang sudah dibahas dimuka, tidak mempunyai reaksi terhadap perubanhan kondisi yang terjadi di dalam suatu jaringan. Untuk itu pendekatan dengan strategi adaptif mempunyai kemapuan yang lebih dibandingkan dengan beberapa hal di muka. Dua hal yang penting yang menguntungkan adalah :

-   Strategi routing adaptif dapat meningkatkan performance seperti apa yang keinginan user

-   Strategi adaptif dapat membantu kendali lalulintas.

Akan tetapi, strategi ini dapat menimbulkan beberapa akibat, misalnya :

-   Proses pengambilan keputusan untuk menetapkan rute menjadi sangat rumit akibatnya beban pemrosesan pada jaringan meningkat.

-   Pada kebanyakan kasu, strategi adaptif tergantung pada informasi status yang dikumpulkan pada satu tempat tetapi digunakan di tempat lain.  Akibatnya beban lalu lintas meningkat

-   Strategi adaptif bisa memunculkan masalah seperti kemacetan apabila reaksi yang terjadi terlampau cepat, atau menjadi tidak relevan apabila reaksi sangat lambat.

Kategori Strategi Adaptif dapat dibagi menjadi :

-   Isolated adaptive         : informasi lokal, kendali terdistribusi

-   Distributed Adaptive  : informasi dari node yang berdekatan, kendali terdistribusi

-   Centralized Adaptive : informasi dari selluruh node, kendali terpusat

Kendali lalu lintas

Konsep kendali lalulintas dalam sebuah jaringan packet-switching adalah komplek dan memiliki pendekatan yang banyak.  Mekanisme kendali lalulintas sendiri mempunyai 3 tipe umum, yaitu flow control, congestion control dan deadlock avoidance.

Flow Control digunakan untuk mengatur aliran data dari dua titik. Flow control juga digunakan untuk hubungan yang bersifat indirect, seperti misal dua titik dalam sebuah jaringan packet-switching di mana kedua endpoint-nya merupakan sirkit maya. Secara fundamental dapat dikatakan bahwa fungsi dari flow control adalah untuk memberi kesempatan kepada penerima (receiver) agar dapat mengendalikan laju penerimaan data, sehingga ia tidak terbanjiri oleh limpahan data.

Congestion Control digunakan untuk menangani terjadinya kemacetan. Terjadinya kemacetan bisa diterangkan lewat uraian berikut. Pada dasarnya, sebuah jaringan packet-switched adalah jaringan antrian. Pada masing-masing node, terdapat sebuah antrian paket yang akan dikirimkan ke kanal tertentu. Apabila kecepatan datangya suatu paket dalam sebuah antrian lebih besar dibandingkan kecepatan pentransferan paket, maka akan muncul efek bottleneck. Apabila antrian makin panjang dan jumlah node yang menggunakn kanal juga bertambah, maka kemungkinan terjadi kemacetan sangat besar.

Permasalahan yang serius yang diakibatkan efek congestion adalah deadlock, yaitu suatu kondisi di mana sekelompok node tidak bisa meneruskan pengiriman paket karena tidak ada buffer yang tersedia. Teknik deadlock  avoidance digunakan untuk mendisain jaringan sehingga deadlock tidak terjadi.

Bentuk deadlock yang paling sederhana adalah direct store-and-forward deadlock. Pada gambar 5.12(a) memperlihatkan situasi bagaimana antara node A dan node B berinteraksi di mana kedua buffer penuh dan deadlock terjadi.

Bentuk deadlock kedua adalah indirect store-and-forward deadlock(gambar 512(b)). Hal ini terjadi tidak pada sebuah link tunggal seperti bentuk deadlock di muka. Pada tiap node, antrian yang ditujukan untuk node terdekatnya bersifat searah dan menjadi penuh.

Bentuk deadlock yang ketiga adalah reassembly deadlock.Situasi ini digambarkan pada 5.12(c) di mana node C memiliki 4 paket terdiri dari paket 1 tiga buah dan sebuah paket 3. Seluruh buffer penuh dan tidak mungkin lagi menerima paket baru.

Gambar 4.12 Tipe-tipe deadlock

4.3 Internetworking

Ketika dua atau lebih jaringan bergabung dalam sebuah aplikasi, biasanya kita sebut ragam kerja antar sistem seperti ini sebagai sebauh internetworking. Penggunaaan istilah internetwork (atau juga internet) mengacu pada perpaduan jaringan, misalnya LAN- WAN-LAN, yang digunakan. Masing-masing jaringan (LAN atau WAN) yang terlibat dalam internetwork disebut sebagai subnetwork atau subnet.

         Piranti yang digunakan untuk menghubungkan antara dua jaringan, meminjam istilah ISO, disebut sebagai intermmediate system (IS) atau sebuah internetworking unit (IWU). Selanjutnya apabila fungsi utama dari sebuah intermmediate system adalah melakukan routing, maka piranti dimaksud disebut sebagai router, sedangkan apabila tugas piranti adalah menghubungkan antara dua tipe jaringan, maka disebut sebagai gateway.

Gambar 4.13 Router /gateway

Sebuah protocol converter adalah sebuah IS yang menghubungkan dua jaringan yang bekerja dengan susunan protokol yang sangat berlainan, misalnya menghubungkan antara sebuah susunan protokol standar ISO dengan susunan protokol khusus dari vendor dengan susunan tertentu. Protocol converter dapat digambarkan seperti berikut ini :

Gambar 4.14 Protocol converter

Arsitektur internetworking

Arsitektur internetwork diperlihatkan pada gambar berikut ini. Gambar 4.15 memperlihatkan dua contoh dari tipe jaringan tunggal. Yang pertama (gambar 4.15a) adalah site-wide LAN yang menggabungkan LAN satu gedung atau perkantoran yang terhubung lewat sebuah jaringan backbone. Untuk menggabungkan LAN dengan tipe yang sama menggunakan piranti bridge sedangkan untuk jaringan yang bertipe beda menggunakan router.

Contoh yang kedua (gambar 4.15b) adalah sebuah WAN tunggal, seperti jaringan X.25. Pada kasus ini, setiap pertukaran paket (DCE/PSE) melayani set DCE sendiri, yang secara langsung lewat sebuah PAD, dan tiap PSE terinterkoneksi oleh jaringan switching dengan topologi mesh.



                                        Gambar (a)                                      Gambar (b)

Gambar 4.15. Arsitektur internetwork

Gambar 4.16. Contoh Interkoneksi LAN/WAN

Network service

 Pada sebuah LAN, Alamat sublayer MAC digunakan untuk mengidentifikasi ES (stasiun / DTE), dengan menggunakan untuk membentuk rute bagi frame antar sistem. Selebihnya, karena tunda transit yang pendek dan laju kesalahan bit yang kecil pada LAN, sebuah protokol jaringan tak terhubung sederhana biasanya digunakan. Artinya, kebanyakan LAN berbasis jaringan connectionless network access (CLNS)

Berbeda dengan LAN, alamat-alamat lapisan link pada kebanyakan WAN lapisan network digunakan untuk mengidentifikasi ED dan membentuk rute bagi paket didalam suatu jaringan. Karena WAN mempunyai transit yang panjang dan rentan terhadap munculnya error, maka protokol yang berorientasi hubungan (koneksi) lebih tepat untuk digunakan. Artinya, kebanyakan WAN menggunakan connection-oriented network service (CONS)

Gambar 4.17 Skema pelayanan jaringan internet

Pengalamatan

Alamat Network Service Access Point (NSAP) dipakai untuk mengidentifikasi sebuah NS_user dalam suatu end system (ES) adalah sebagai alamat network-wide unik yang membuat user teridentifikasi secara unik dalam keseluruhan jaringan. Dalam sebuah LAN atau WAN, alamat NSAP harus unik (dengan suatu batasan) di dalam domain pengalamatan jaringan tunggal. Alamat NSAP dari NS_user dibangun dari alamat point of attachtment (PA) yang digabung dengan LSAP (link) dan selector alamat interlayer NSAP (network) dalam sistem.



Gambar 4.18 Hubungan antara alamat NSAP dan NPA

 Untuk sebuah internet yang terbentuk dari beberapa jaringan dengan tipe yang berlainan, sebgai contoh LAN dengan X.25 WAN, mempunyai fornmat (susunan) dan sintaks yang berbeda dengan alamat PA dari end system atau ES (dalam hal ini juga IS). Apabila terdapat beberapa jaringan yang terhubung, maka alamat network point of attatchment (NPA)  tidak bisa digunakan sebagai dasar alamat NSAP dari NS_user. Untuk pembentukan sebuah open system internetworking environment (OSIE), maka NSAP dengan susunan yang berbeda harus digunakan untk mengidentifkasi NS_user. Pengalamatan baru ini bersifat independen dari alamat NPA. Hubungan antara alamat NSAP dan NPA ditunjukkan pada gambar 4.18. Terlihat bahwa terdapat dua alamat yang sama sekali berbeda untuk masing-masing ESyang terhubung ke internet yaitu NPA dan NSAP. Almat NPA memungkinkan sistem melakukan pengiriman dan penerimaan NPDU dilingkungan lokal, sedangkan alamat NSAP berlaku untuk identifikasi NS_user dalam sebuah jaringan yang lebih luas (internetwide atau keseluruhan OSIE). Apabila sebuah IS terhubung ke lebih dari sebuah jaringan, ia harus memiliki alamat sesuai dengan NPA untuk masing-masing jaringan yang dimasukinya.

Susunan Lapisan Network

Aturan dari lapisan jaringan untk tiap-tiap End System adalah untuk membentuk hubungan end to end. Bisa jadi hubgunan ini berbentuk CON atau CLNS. Dalam kedua bentuk tersebut, NS_user akan berhubungan tidak peduli berapa banyak tipe jaingan yang terlibat. Untuk itu diperlukan router.

Untuk mencapai tujuan interkloneksi yang demikian ini, maka sesuai model referensi OSI, lapisan network tiap-tiap ES dan IS tidak hanya terdiri dari sebuah protokol tetapi paling tidak tiga (sublayer) protokol. Masing-=masing protokol ini akan membentuk aturan yang lengkap dalam sistem pelayanan antar lapisan jaringan. Dalm terminologi ISO, masing-masing jaringan yang membangun internet yang dikenal sebagai subnet, memliki tiga protokol penting yaitu :

-          Subnetwork independent convergence Protocol (SNICP)

-          Subnetwork dependent convergence protocol (SNDCP)

-          Subnetwork dependent access protocol (SNDAP)

Susunan ketiga protokol tersebut dalam ES digambarkan dalam gambar 4.19. Gambar 4.19(a) memperlihatkan bagian-bagian protokol tersebut dalam lapisan network (NL), sedangkan gambar 4.19(b) memeperlihatkan hubungannya dengan sebuah IS.

Gambar 4.19(a). Tiga buah protokol dalam NL

Gambar 4.19(b). Struktur IS

4.4. Standar Protokol Internet

 Beragam WAN tipe X.25 dapat diinterkoneksikan dengan gateway berbasis X.75. Penggunaan sebuah standar yang mespesifikasikan operasi protokol lapisan paket X.25 dalam LAN berarti sebuah pendekatan internetworking dengan mengadopsi X.25 sebagai sebuah protokol internetwide yang pada akhirnya dapat bekerja dalam modus connection-oriented atau mode pseudoconnectionless. Pemecahan ini menarik karena fungsi-fungsi internetworking terkurangi. Kerugian pendekatan ini adalah munculnya overhead pada paket X.25 menjadi tinggi dan throughput paket untuk jaringan ini menjadi rendah.

Pemecahan tersebut mengadopsi ISO berdasar pada pelayanan internet connectionless (connectionles internet service) dan sebuah associated connectionless SNICP. SNICP didefinisikan dalam ISO 8475. Pendekatan ini dikembangkan oleh US Defense Advanced Research Project Agency (DARPA). Internet yang dibangun pada awalnya diberi nama ARPANET, yang digunakan untuk menghubungkan beberapa jaringan komputer dengan beberapa situs penelitian dan situs universitas.



Gambar 4.20 Skema IP internetwide

Protokol internet hanyalah sebuah protokol yang berasosiasi dengan deretan protokol lengkap (stack) yang digunakan galam internet. Deretan protokol yang lengkap ini dikenal dengan istilah TCP/IP, meliputi protokol aplikasi dan protokol transport. Dua protokol yang menarik untuk dikaji adalah jenis protokol Internet Protocol atau dikenal sebagai IP dan ISO Internet Protocol atau dikenal sebagai ISO-IP atau ISO CLNP. Secara umum pendekatan dua protokol ini dapat digambarkan pada gambar 4.20.

Internet Protocol merupakan protokol internetwide yang dapat menghubungkan dua entitas protokol transport yang berada pada ES atau host yang berbeda agar dapat saling menukarkan unit-unit pesan (NSDU). Protokol jenis ini sangat luas digunakan untuk internet jenis komersial maupun riset.

Jenis yang kedua yaitu ISO-IP atau ISO CLNP menggunakan acuan internetwide, connectionless dan subnetwork-independent convergence protocol. Protokol ini didefinisikan secara lengkap di ISO 8473. Dalam sebuah protokol internetworking yang lengkap, terdapat dua subnet yaitu inactive network protocol dan nonsegmenting protocol. Model protokol jaringan modus connectionless biasanya digunakan dalam LAN dan dginakankan untuk aplikasi-aplikasi jaringan tunggal (dalam hal ini sumber dan tujuan tergabung dalam sebuah jaringan. Sedangkan protokol nonsegmenting (dalam terminologi IP disebut nonfragmenting) digunakan dalam internet yang mengandung subnet dengan ukuran paket maksimum yang tidak boleh lebih dari yang dibutuhkan oleh NS_user untuk mentransfer data.

4.5 Referensi

1.       Stallings, William, Data and Computer Communications, Macxmillan,1985

2.       Stallings, William, Data and Computer Communications, Prentice Hall,1994

3.       Halsall, Fred, Data Communications, Computer Networks and Open System, Addison-Wesley Pub.Co,1996
